前言
意法半導體擁有5萬名半導體技術的創造者和創新者，掌握半導體供應鏈和先進的制造設備。作為一家半導體垂直整合制造商(IDM)，意法半導體與二十多萬家客戶、成千上萬名合作伙伴一起研發產品和解決方案，共同構建生態系統，幫助他們更好地應對各種挑戰和新機遇，滿足世界對可持續發展的更高需求。意法半導體的技術讓人們的出行更智能，讓電源和能源管理更高效，讓云連接的自主化設備應用更廣泛。意法半導體承諾將于2027年實現碳中和(在范圍1和2內完全實現碳中和，在范圍3內部分實現碳中和)。
充電頭網在整理歷年拆解案例時，發現意法半導體旗下多款芯片以及功率器件進入華為、微軟、索尼、谷歌、蘋果等多家國內外知名品牌供應鏈，具體應用案例小編將在下文為您詳細介紹。
電源主控芯片

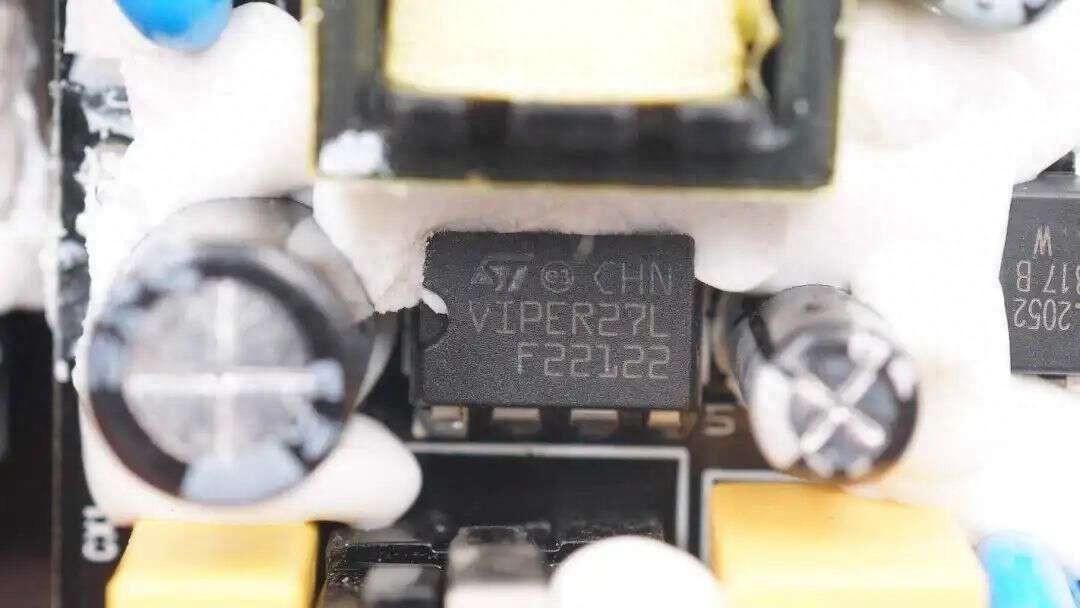

意法半導體VIPER27L
意法半導體VIPER27L一款開關電源主控芯片，內置800V開關管、PWM控制、兩級過流保護、過壓和過載保護、熱保護、軟啟動和自動重啟，支持高壓啟動。內置突發模式，運行功耗超低，有助于滿足待機節能要求。
芯片內置抖頻功能，降低EMI成本。同時內置斷電保護功能，可在整流輸入電壓異常時自動斷電，保護整機安全。
應用案例：
1、拆解報告：廣汽新能源汽車2860W交流充電槍

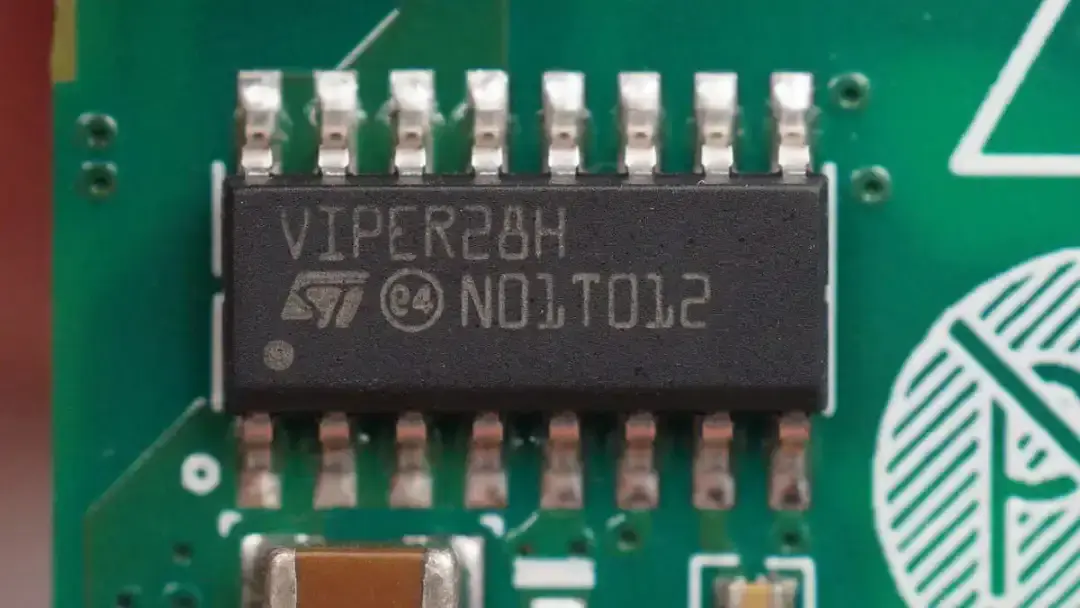

意法半導體VIPER28
意法半導體VIPER28是一顆開關電源主控芯片，芯片內部集成800V高壓MOS管，集成高壓啟動和采樣管，采用電流模式控制。
芯片開關頻率為115kHz，支持抖頻提升EMI性能。該器件集成雙電平OCP、輸出過壓、短路過壓、短路和熱關斷等多項保護功能。故障消除后，電路會自動重新啟動。
應用案例：
1、拆解報告：華為3000W氮化鎵服務器電源

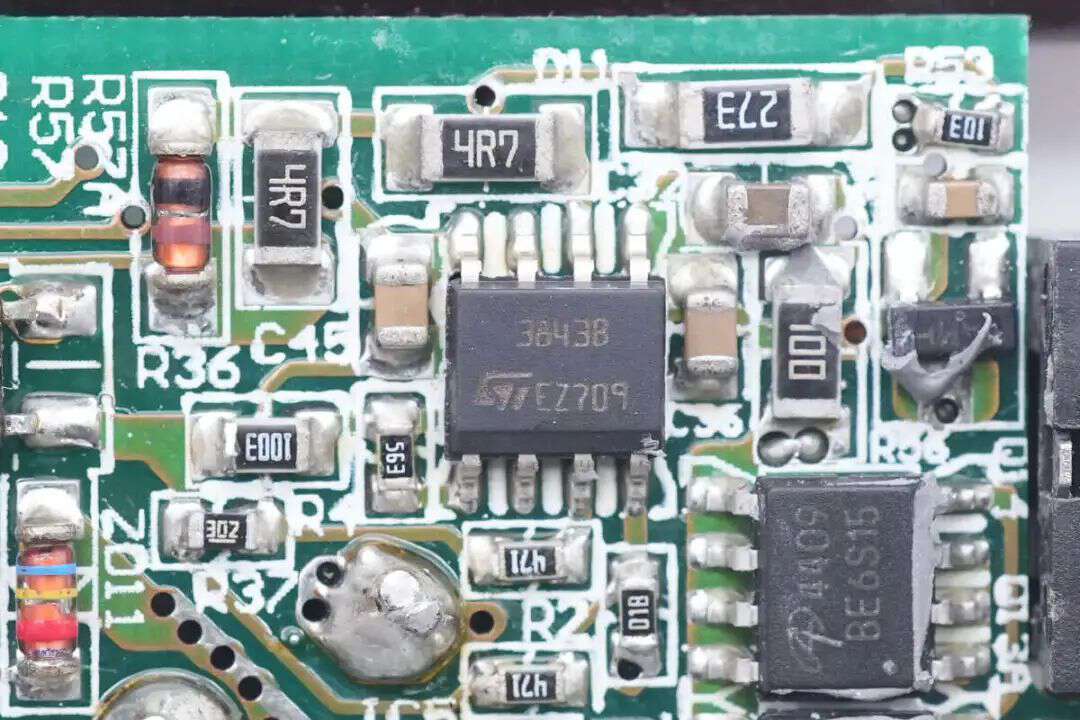

意法半導體UC3843B
意法半導體UC3843B提供了實現離線式PWM或DC-DC定頻電流模式控制方案所需的功能，外圍非常精簡。
UC3843B集成一個微調振蕩器，用于在電壓鎖定下實現精確的DUTY CYCLE 控制，啟動電流小于 0.5mA。放大器輸入端可以進行精度微調、確保鎖存操作的邏輯，PWM比較器也提供電流限制控制，還有一個圖騰柱輸出級，設計用于輸出或吸收高峰值電流。適用于驅動NMOS，在關斷狀態下為低電平。
應用案例：
1、拆解報告：金霸王130W交直流兩用適配器

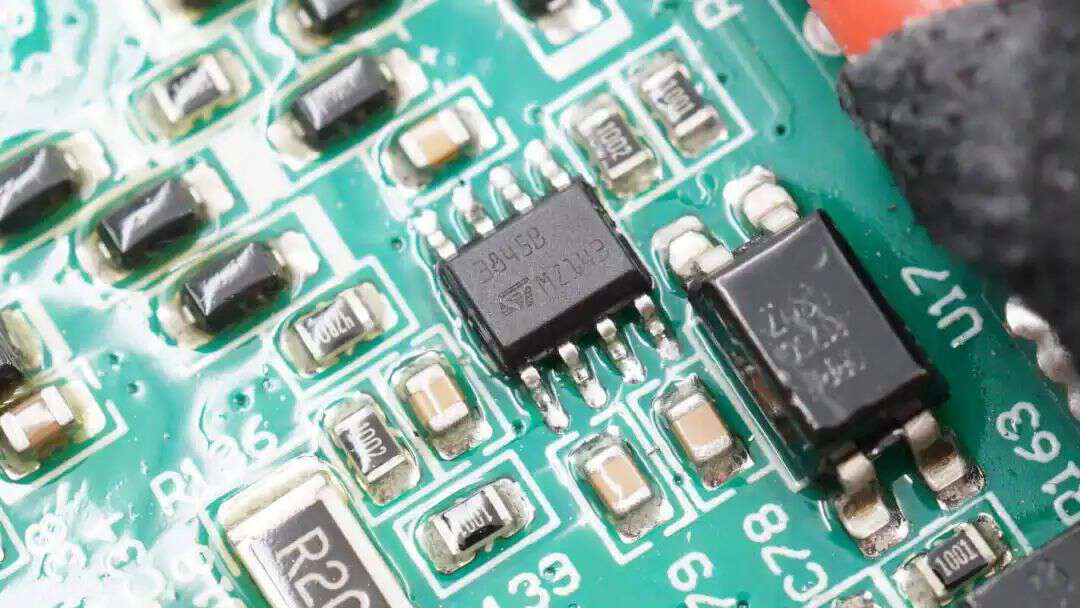

意法半導體UC3845B
意法半導體UC3845B芯片提供了實現離線式PWM或DC-DC固定頻率電流模式控制方案所需的特性，外圍非常精簡。
UC3845B內部集成一個微調振蕩器，用于在電壓鎖定條件下進行精確的負載周期控制，啟動電流小于 0.5mA；一個精密基準，用于在誤差放大器輸入端進行精確微調；放大器輸入端可以進行精度微調，用于確保鎖存操作；一個PWM比較器，同時提供電流限制控制；以及一個圖騰柱輸出級，用于源極或匯入高峰值電流。適用于驅動NMOS，在關斷狀態下為低電平。
應用案例：
1、拆解報告：高能俠1200W便攜式戶外電源
PFC控制器

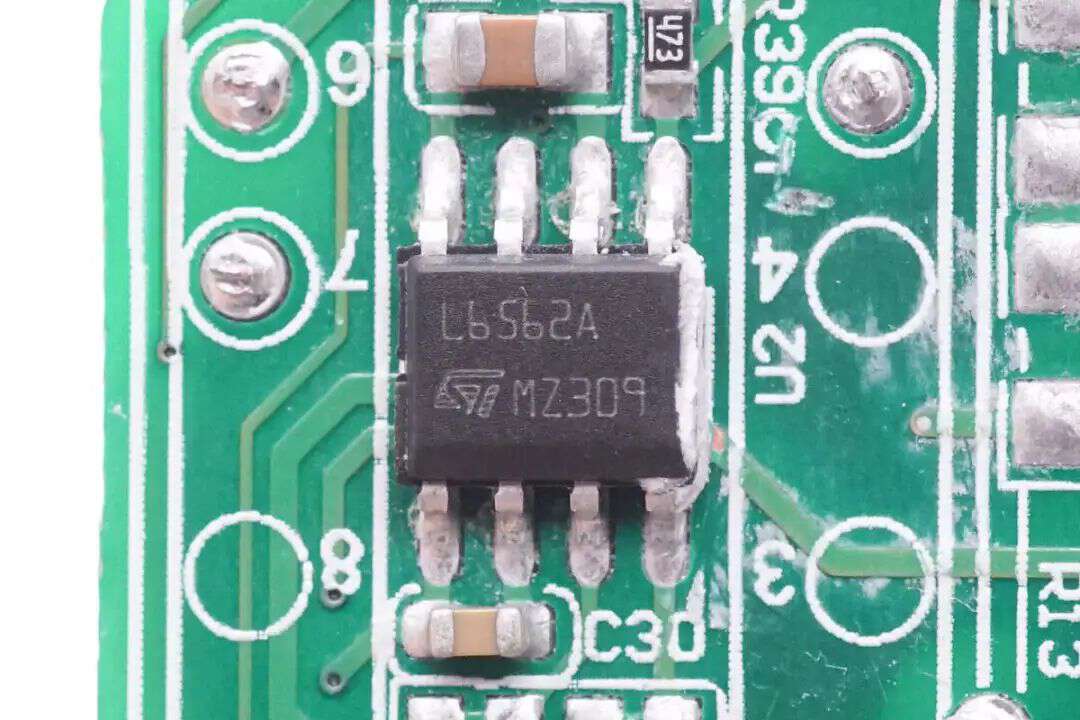

意法半導體L6562A
意法半導體L6562A是一款在過渡模式下工作的電流模式PFC控制器。它的外形與前代產品 L6561和L6562相同，但性能有所提高。
L6562A圖騰柱輸出級可提供600mA源電流和800 mA灌電流，適合驅動大電流MOSFET或 IGBT。另外該器件的功耗極低（啟動前最大 60µA，工作時 <5 mA），并具有適用于集成電路遠程開/關功能，從而更容易滿足節能要求（藍天使、能源之星、Energy2000 等）。
應用案例：
1、拆解報告：安克100W 2C1A氮化鎵超能充
LLC控制器

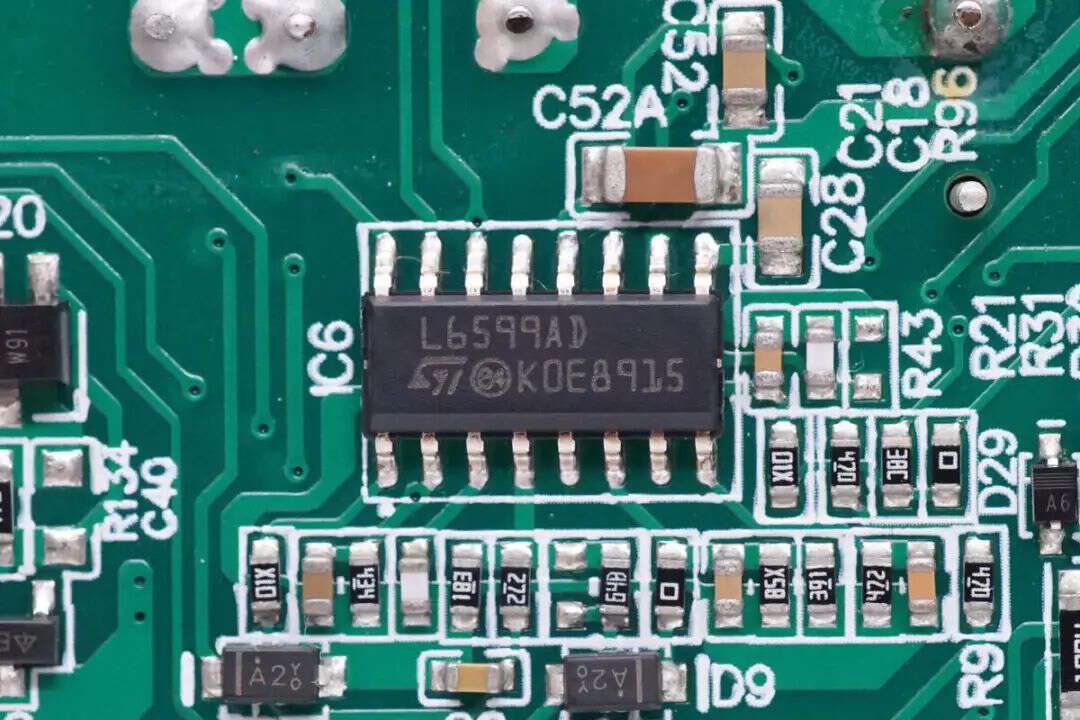

意法半導體L6599A
意法半導體L6599A是一顆固定50%占空比的半橋控制器，芯片內置600V高壓驅動器，內部集成同步DMOS，無需外置自舉二極管。L6599A支持高達500KHz開關頻率，支持PFC控制。
應用案例：
1、拆解報告：GreatWall長城150W開關穩壓電源

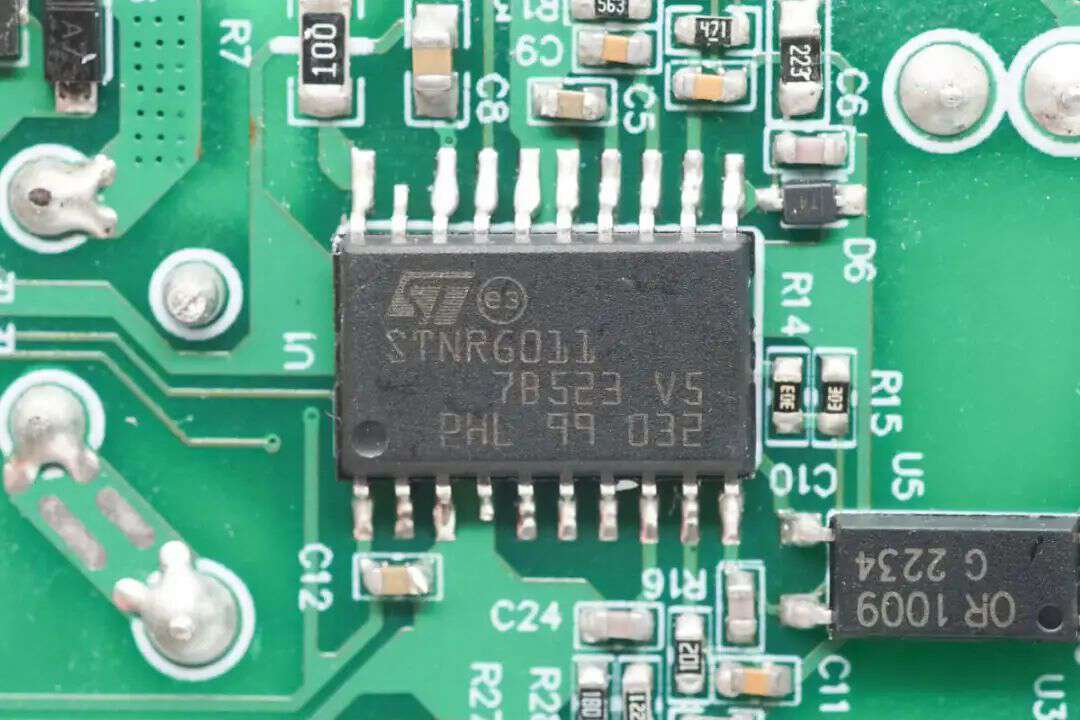

意法半導體STNRG011
意法半導體的STNRG011是一顆數字化多模式PFC+意法專利time shift控制模式的LLC控制器，內置800V高壓啟動電路，內置輸入電壓檢測和X電容放電功能，可降低待機功耗。內置的PFC控制器支持輸入電壓前饋，THD優化以及頻率限制，運行在增強型固定導通時間模式下的臨界模式。
