提到顯示器，不知道各位讀者朋友第一時間想到是什么，也許是各大顯示器品牌，也許是TN、VA、IPS、MINI LED、OLED等顯示器面板，也許是護眼、防撕裂、暗場補償等顯示器算法，還可能是VGA、DVI、HDMI、DP等等各種內置接口，市面上顯示器品牌、型號眾多，主打方向也各不相同，具體怎么選、體驗怎么樣，這種體驗比較主觀，可以說是仁者見仁，智者見智，這里暫不談論。

熟悉充電頭網的讀者朋友看到文章標題肯定知道，本篇文章聊的不是顯示器面板、亮度、算法、接口等直接影響用戶實際體驗的紙面參數，而是反道而行，來探究顯示器驅動板上采用的那些MOS管，看看那些知名品牌顯示器究竟內置何種那些MOS管。

顯示器內置的MOS管

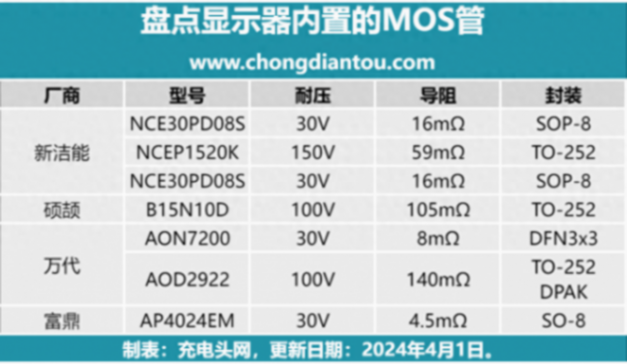

充電頭網整理了以往拆解過顯示器內置MOS的案例，文中出現的幾款MOS型號以及參數如圖所示，下文小編將為您詳解介紹。

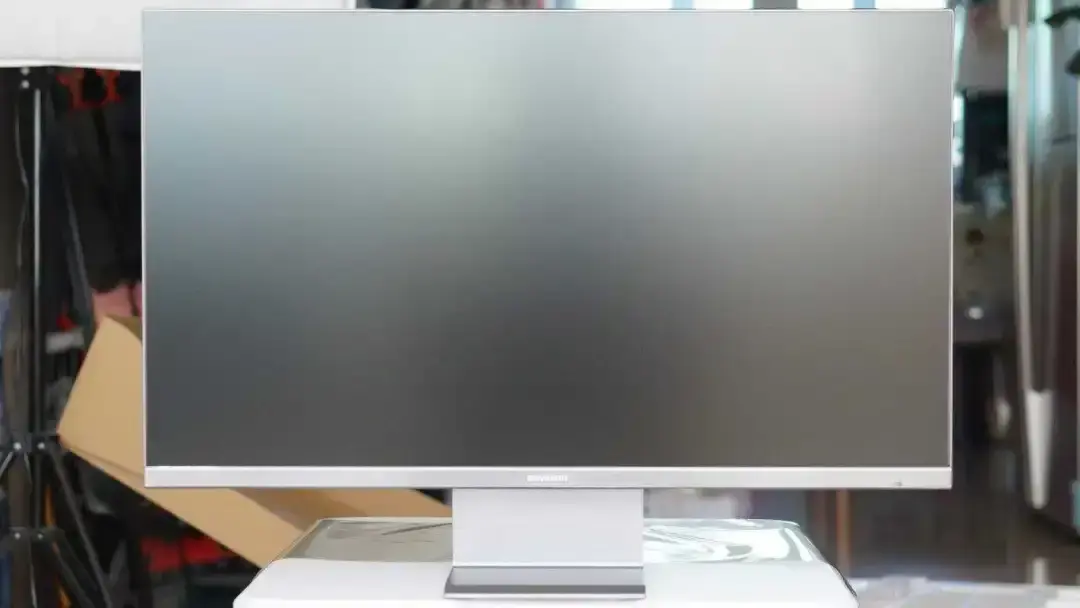

創維27英寸2K液晶顯示器



創維這款27寸2K顯示器采用三面微邊框設計，外觀簡潔大方。顯示器支持HDMI，DP和USB-C視頻輸出和60W充電輸出，可作為傳統顯示器使用，也可用于一線通的筆記本電腦使用。顯示器還配備了兩個USB-A接口，連接鍵盤鼠標，配合筆記本電腦更加輕松。

相關閱讀：

拆解報告：創維27英寸2K液晶顯示器

內置MOS型號

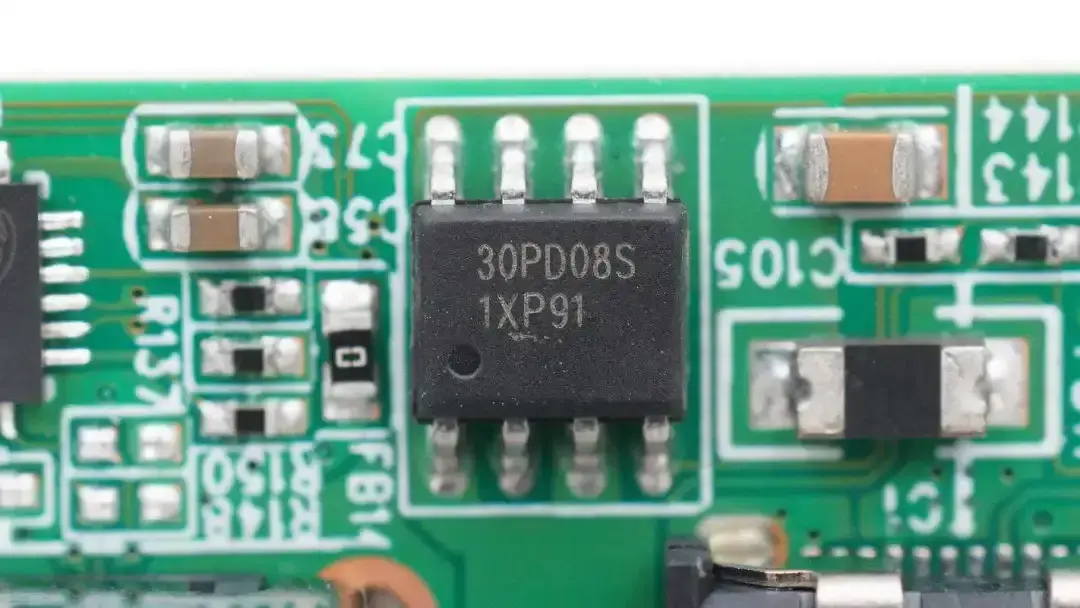

新潔能NCE30PD08S



新潔能NCE30PD08S是一顆耐壓30V的PMOS，導阻16mΩ，采用SOP-8封裝。在這款顯示器中用于USB-C接口輸出控制的VBUS開關管。

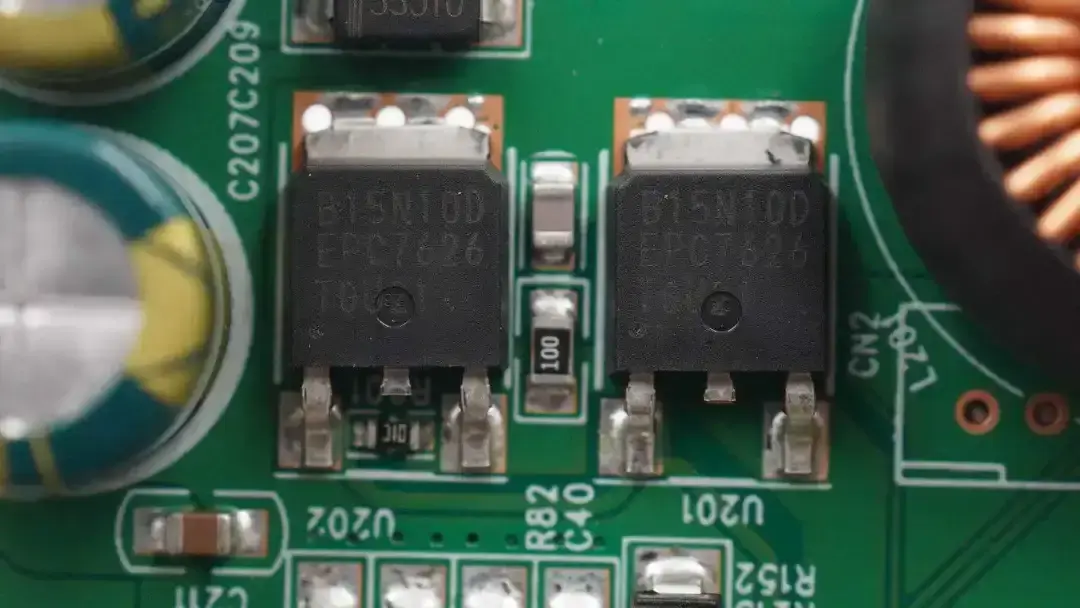

碩頡B15N10D



碩頡B15N10D是一顆耐壓100V的NMOS，導阻105mΩ，采用TO252封裝。在創維顯示器中作為升壓開關管使用。

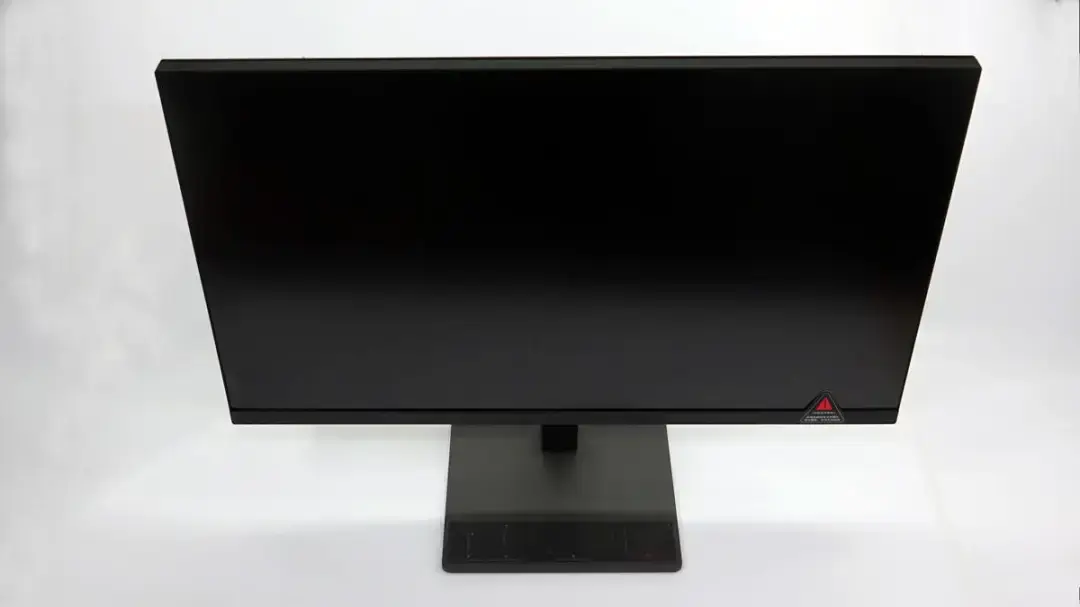

紅米27寸4K液晶顯示器



紅米這一款27寸4K顯示器采用IPS屏幕，具有178°廣視角，并使用DC調光，支持100% sRGB和95% DCI-P3色域。這款顯示器與眾不同的地方是內置了USB-C接口，不僅支持音視頻傳輸、數據傳輸，還能給筆記本進行PD快充，最高功率可達65W。這款顯示器還配備了升降旋轉支架，支持上下升降，豎屏旋轉，左右旋轉，前后角度調節以及壁掛使用，顯示器具備萊茵tuv低藍光認證和SGS低藍光認證，辦公使用再無后顧之憂。

相關閱讀：

拆解報告：紅米27寸4K液晶顯示器

內置MOS型號

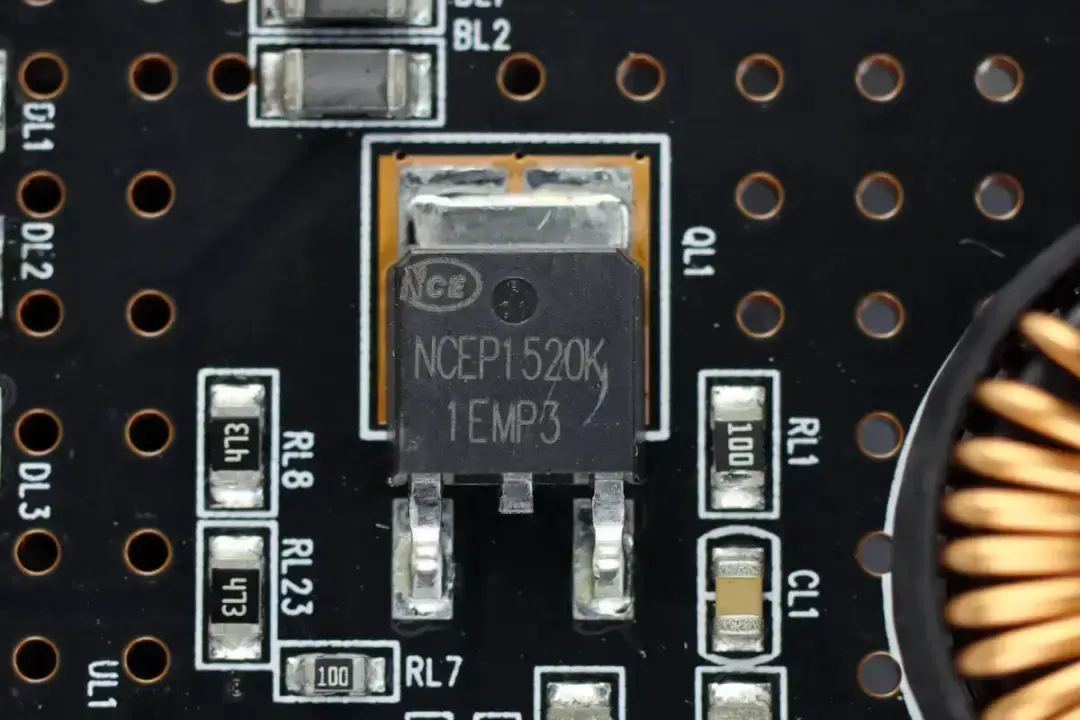

新潔能NCEP1520K



新潔能NCEP1520K是一顆耐壓150V，導阻59mΩ的NMOS管，采用TO252封裝。在紅米顯示器作為升壓開關管使用。

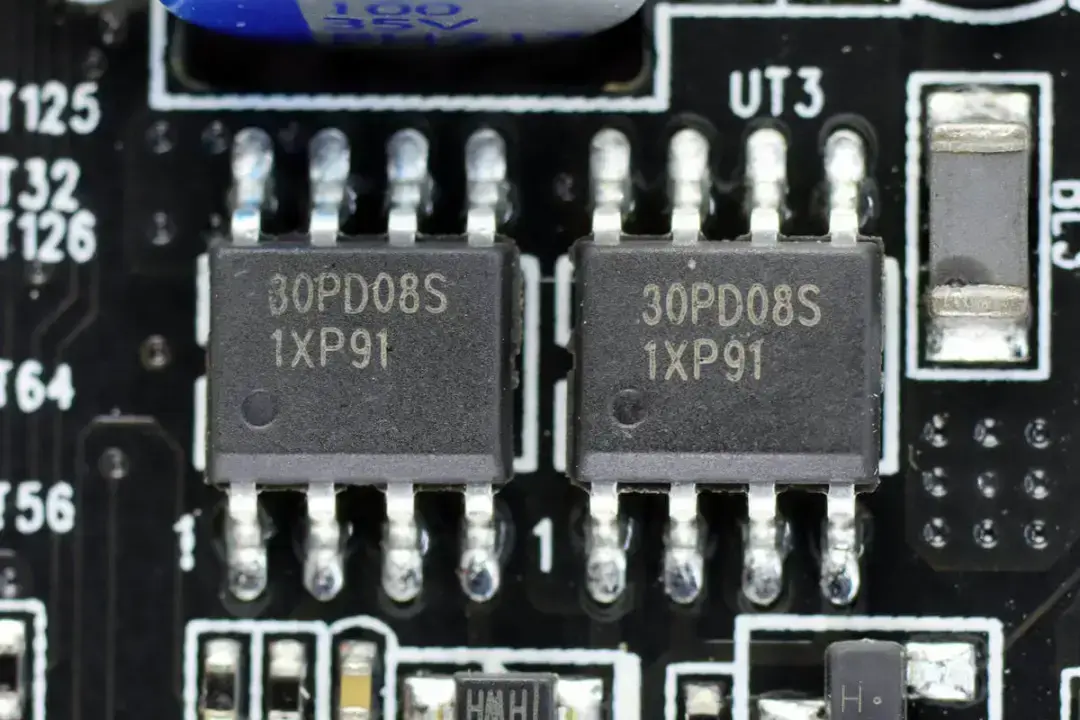

新潔能NCE30PD08S



兩顆MOS管來自新潔能NCE30PD08S，是一顆雙PMOS管，耐壓30V，導阻16mΩ，采用SOP8封裝。

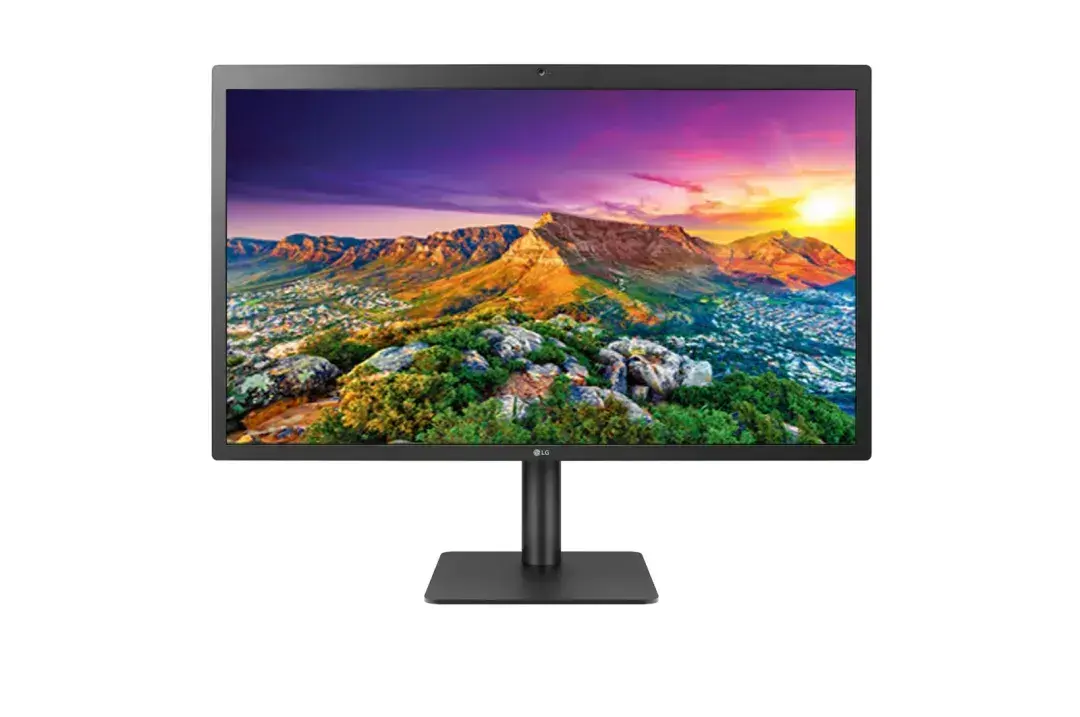

LG UltraFine 27 5K顯示器



LG UltraFine 5K顯示器是一款內置雷電3接口的顯示器，高分辨率與P3色域的加持，相當于4臺2K顯示器的顯示內容，從而賦予其強大的競爭力，成為很多內容工作者的主力顯示器。

相關閱讀：

拆解報告：LG UltraFine 27 5K顯示器驅動板拆解

內置MOS型號

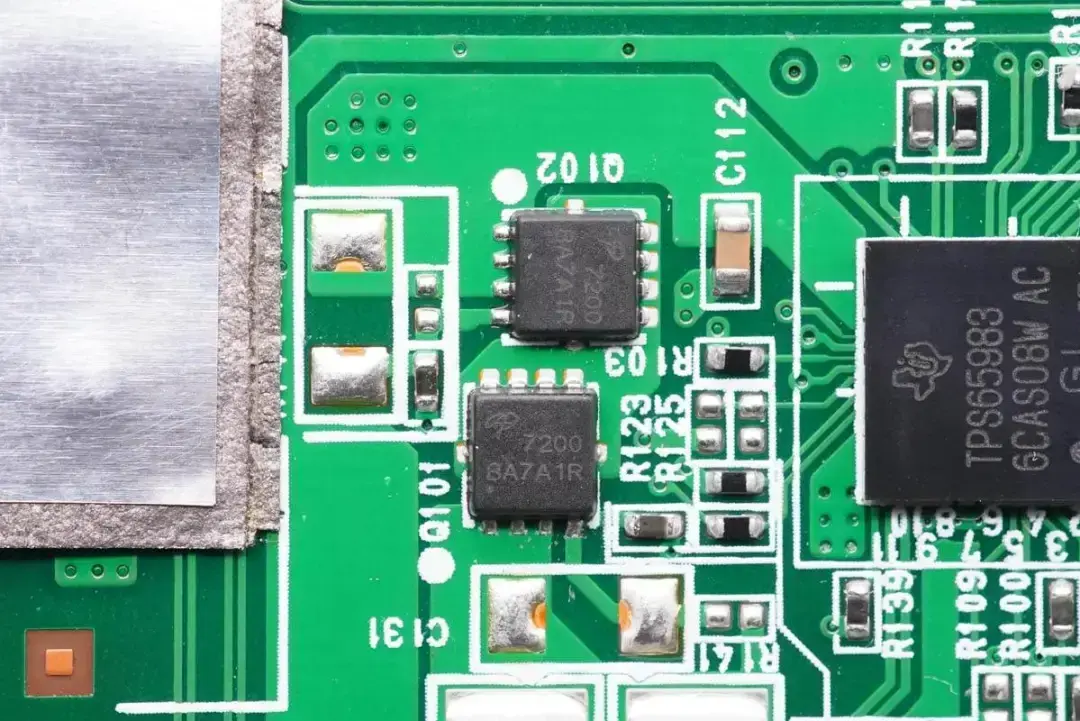

萬代AON7200



萬代AON7200是一顆耐壓30V，導阻8m?的NMOS，采用DFN3x3封裝，在LG這款顯示器中用于外置供電切換，使用兩顆防止電流倒灌。

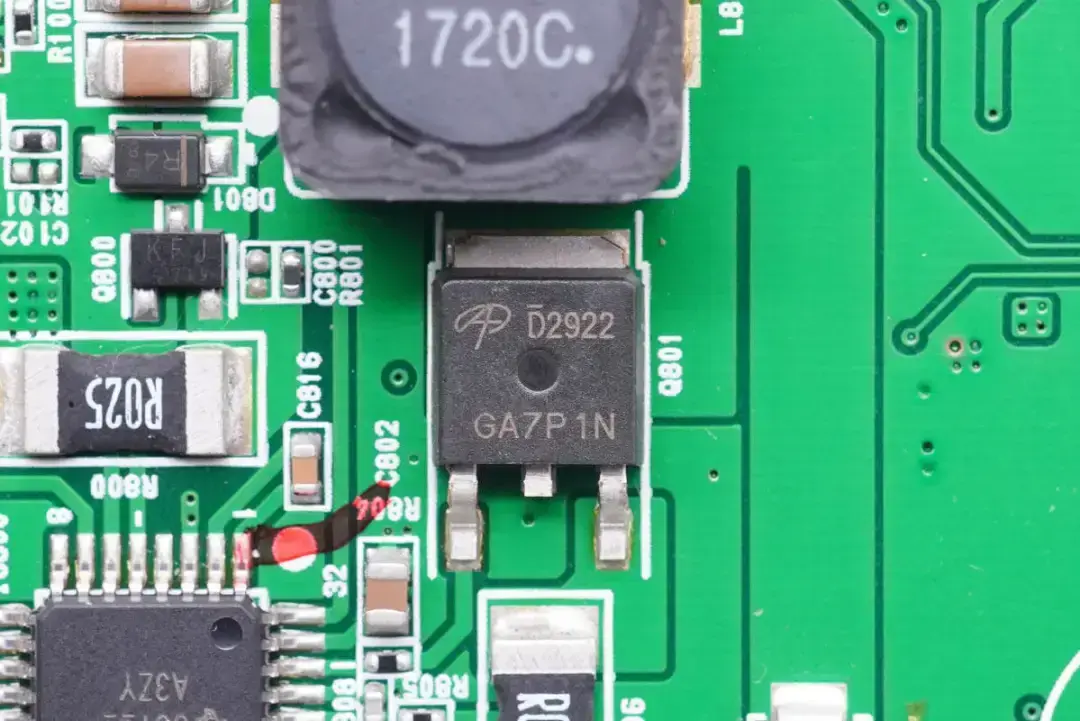

萬代AOD2922
